기타 작업(microDiagnostics)

보드 재정렬

호스트 컴퓨터의 각 프레임 그래버에는 고유한 board ID가 있습니다. board ID는 Framegrabber API에서 프레임 그래버 핸들로 사용됩니다.

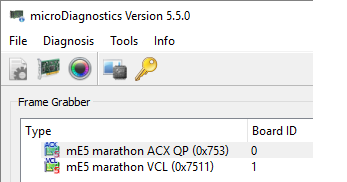

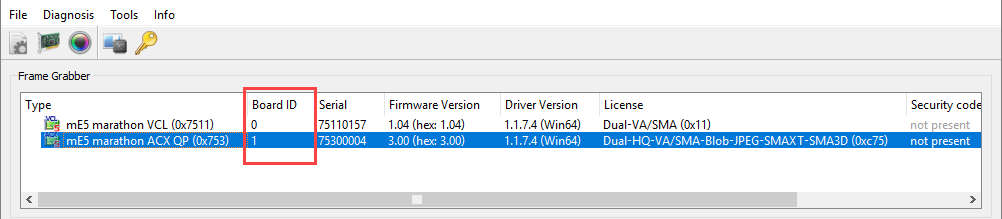

board ID는 microDiagnostics에 표시됩니다.

번호 매기기가 컴퓨터에 있는 프레임 그래버의 순서와 반드시 일치하는 것은 아닙니다. microDiagnostics에서 Tools -> Re-Sort Boards 옵션을 사용하여 Board ID를 다시 지정할 수 있습니다.

단일 시스템에서 여러 프레임 그래버의 DMA 전송을 관리하기 위해, 개별 보드의 DMA 채널을 처리할 수 있는 DMA 인덱스(DmaIndex)를 사용할 수 있습니다.

시스템의 프레임 그래버 보드 순서를 변경할 수 있습니다. 이렇게 하려면 개별 프레임 그래버 보드에 새 Board ID를 할당하기만 하면 됩니다.

프레임 그래버 보드를 다시 정렬하려면:

1. 메뉴에서 Tools -> Re-Sort Boards를 선택합니다.
2. Board ID 필드를 더블 클릭합니다.

3. 지정할 board ID를 입력합니다. 지정된 board ID는 현재 board ID 뒤의 괄호 안에 표시됩니다.



   재정렬할 다른 모든 보드에 대해 동일한 작업을 수행합니다. 각 ID가 한 번만 사용되었는지 확인하십시오. 4. Save 버튼을 클릭합니다.

   ID 변경 사항은 로그 파일에 기록됩니다.



microDiagnostics를 재시작한 후, 프레임 그래버 보드 목록에 새로 정렬된 순서가 표시되는 것을 확인할 수 있습니다.

프로그래밍 가능한 프레임 그래버 라이선스 부여

다음의 경우 프로그래머블 프레임 그래버(예: marathon VCX-QP, marathon VCL, marathon VCLx)에 라이선스를 부여해야 합니다:

• 별도의 Framegrabber SDK 라이선스가 필요한 3D-StereoVision 등의 특정 VisualApplets 응용 프로그램을 사용하고 있는 경우.

Basler 또는 현지 영업 담당자/대리점을 통해 직접 라이선스 정보를 받으실 수 있습니다.

프레임 그래버에 라이선스를 부여하려면:

1. 라이선스를 부여할 보드를 선택합니다.

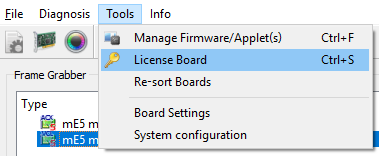

2. 메뉴에서 Tools -> License Board를 선택합니다.



3. 열리는 대화 상자에 라이선스 발급받은 라이선스 키를 입력합니다.

4. Load를 클릭하여 프레임 그래버의 해당 메모리에 라이선스 정보를 씁니다.
