이벤트 로깅(microDisplay X)

프레임 그래버에서 발생하는 이벤트를 로그에 기록할 수 있는 옵션이 있습니다. 이는 설정한 트리거 시스템을 테스트하려는 경우 특히 유용합니다.

1. microDisplay X를 시작합니다.
2. 초기 시스템 테스트에 설명된 대로 앱릿을 로드합니다.

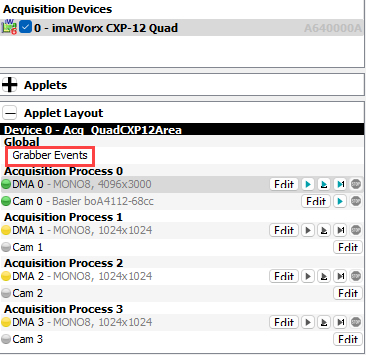

3. Applet Layout/Global에서 Grabber Events를 클릭합니다.



4. Parameter Selection에서 로깅할 이벤트를 선택합니다.

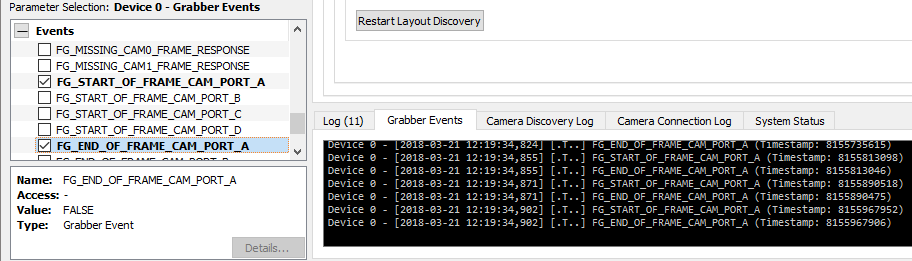

   아래 예시에서는 카메라 포트 A의 프레임 시작(start of frame) 및 프레임 종료(end of frame) 이벤트가 로깅하도록 선택되었습니다.



5. 이미지 취득을 시작합니다.
   Grabber Events 탭 아래의 로깅 창에서 로그를 확인할 수 있습니다.



   로깅 프레임의 다른 탭으로 전환하면, Grabber Events 탭을 벗어난 후 놓친 그래버 이벤트의 수가 해당 탭에 직접 표시됩니다.



정보

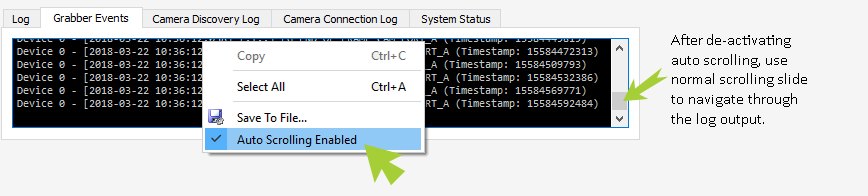

로깅이 진행되는 동안 개별 로그 라인을 확인하려면 라인 자동 스크롤을 중지할 수 있습니다. 해당 라인을 마우스 우클릭하고 컨텍스트 메뉴에서 Auto Scrolling Enabled를 클릭하여 자동 스크롤을 중지합니다.
