이미지 검사#

Basler microDisplay X에는 획득한 이미지를 검사하는 데 도움이 되는 여러 도구가 포함되어 있습니다.

개요#

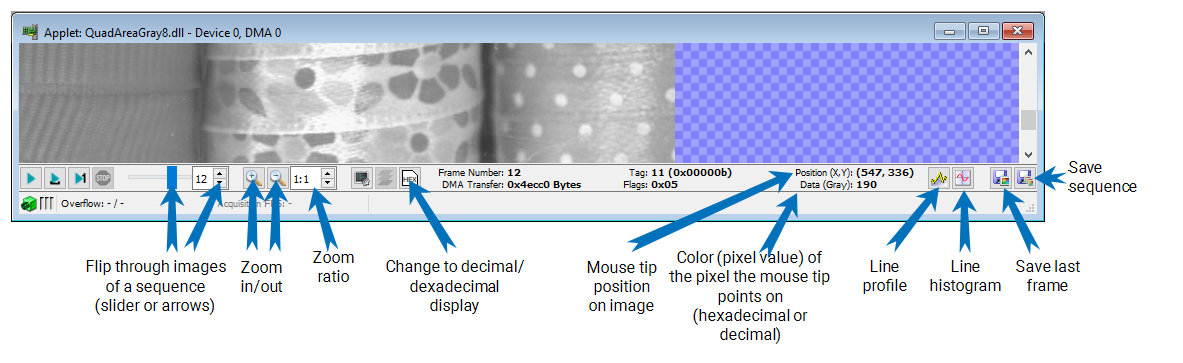

이미지 취득 창

이미지 검사 팁

  • 마우스 휠을 사용하여 확대 또는 축소합니다.
  • 드래그하여 DMA 출력 디스플레이 창에서 이미지를 이동합니다.
  • 마지막 프레임 / 마지막 시퀀스 저장: 우측 하단의 버튼을 사용하여 획득한 시퀀스나 마지막으로 획득한 프레임을 저장합니다.
  • 픽셀 값 표시: 32:1 또는 64:1로 확대하고 Display Pixel Value 버튼을 클릭합니다. 픽셀 값이 픽셀 필드에 직접 표시됩니다. Hex 버튼을 사용하여 값 표시를 십진수와 십육진수 간에 전환할 수 있습니다.
  • iolibrt를 사용하여 이미지 파일을 열고 저장할 수도 있습니다. 지원되는 이미지 형식 및 이러한 이미지 형식을 저장하는 방법에 대한 정보는 Working with Image Files 섹션에서 확인할 수 있습니다.

버퍼 정보#

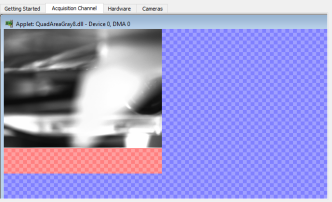

이미지 취득 창

할당한 버퍼 공간을 사용하지 않는 경우 DMA 출력 디스플레이 창의 배경이 다음과 같이 알려줍니다:

  • 파란색 배경은 의미가 없습니다.
  • 빨간색 배경: 유효하지 않은 데이터입니다. 버퍼가 할당되었지만, 획득한 이미지의 프레임이 애플릿 매개변수 ROI 너비 및 높이를 통해 할당된 버퍼보다 작기 때문에 사용되지 않습니다.
    애플릿(DMA) 구성의 ROI 크기가 카메라로 획득한 이미지의 크기를 초과하지 않도록 하십시오.
    ROI가 더 크면 유효하지 않은 데이터가 획득되며 microDisplay X에서 빨간색으로 표시됩니다.

Line Profile#

Line Profile 도구를 사용하면 이미지의 특정 라인에 있는 픽셀 값을 검사할 수 있습니다.

도구를 사용하려면:

  1. Line Profile 버튼(DMA 출력 표시 창의 오른쪽 아래 모서리)을 클릭하여 Line Profile 대화 상자를 엽니다.

    Line Profile 버튼

    대화 상자가 열립니다:

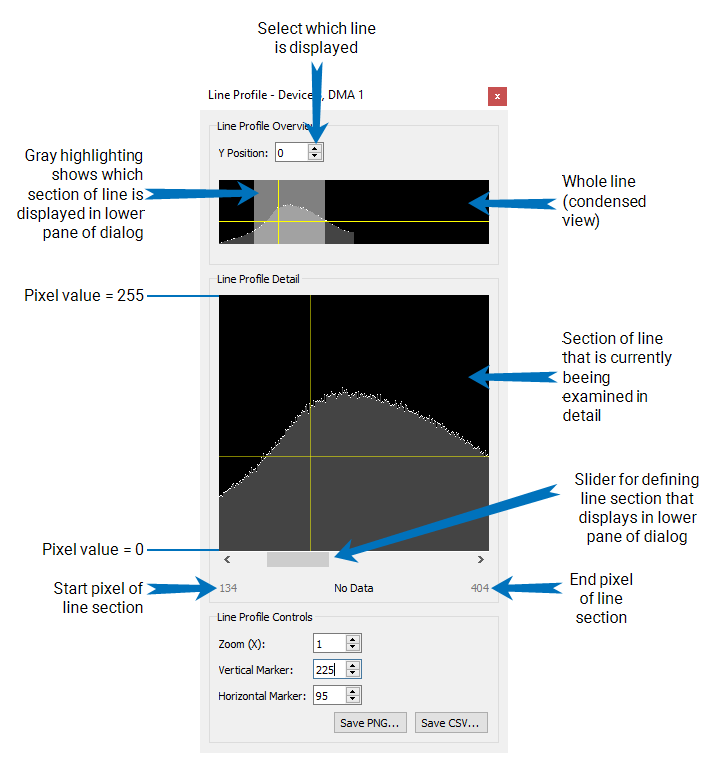

    Line Profile 대화 상자

    Line Profile은 라인의 픽셀 값(상단 창의 압축된 뷰)과 라인 분할 영역(하단 창의 1:1 뷰)을 보여줍니다.

  2. Y Position 상자에서 검사할 라인을 선택합니다.

  3. 슬라이더를 사용하여 자세히 볼 라인 부분을 선택하십시오.

  4. 마우스 포인터를 사용하여 개별 픽셀에 대한 정보를 얻으십시오. 하단 디스플레이(수평 방향) 위로 마우스를 가져가면 라인 내의 픽셀 위치와 해당 픽셀의 회색조/컬러 값을 확인할 수 있습니다.

    이미지 취득 창

  5. 라인의 표기를 변경하려면 대화 상자 하단의 Line Profile 컨트롤을 사용하십시오:

    • 확대: 검사 중인 라인 비율이 작아집니다. 하단 디스플레이에서 더 적은 수의 라인 픽셀의 색상 값을 볼 수 있습니다. 상단 디스플레이에서는 회색으로 강조 표시된 라인 섹션이 작아지는 것을 볼 수 있습니다. 장점: 검사된 각 픽셀의 값을 더 잘 볼 수 있습니다.
    • 축소: 검사 중인 라인 비율이 커집니다. 하단 디스플레이에서 더 많은 수의 라인 픽셀의 색상 값을 볼 수 있습니다. 상단 디스플레이에서는 회색으로 강조 표시된 라인 섹션이 넓어지는 것을 볼 수 있습니다. 장점: 검사된 라인의 더 넓은 섹션에 대한 값을 얻을 수 있습니다.
    • 수직 마커: 수직 마커 값을 입력하면 라인의 특정 X 위치(특정 픽셀)를 강조 표시할 수 있습니다. 이를 통해 라인의 특정 픽셀 전후에서 색상/회색조 값이 어떻게 동작하는지 제어할 수 있습니다.
    • 수평 마커: 수평 마커 값을 입력하면 디스플레이에서 특정 색상/회색조 값을 강조 표시할 수 있습니다. 이를 통해 특정 값 위나 아래의 이미지 픽셀이 생성되지 않도록 하려는 경우 작업 성공 여부를 쉽게 확인할 수 있습니다. 그에 따라 시스템(조명, 구성)을 조정하고 라인 프로필에서 결과가 요구 사항을 충족하는지 확인할 수 있습니다.

Line Histogram#

Line Histogram 도구는 선택한 라인에서 특정 픽셀 값이 사용된 빈도를 보여줍니다.

도구를 사용하려면:

  1. Line Histogram 버튼(DMA 출력 표시 창의 오른쪽 아래 모서리)을 클릭하여 Line Histogram 대화 상자를 엽니다.

    Line Histogram 버튼

    대화 상자가 열립니다:

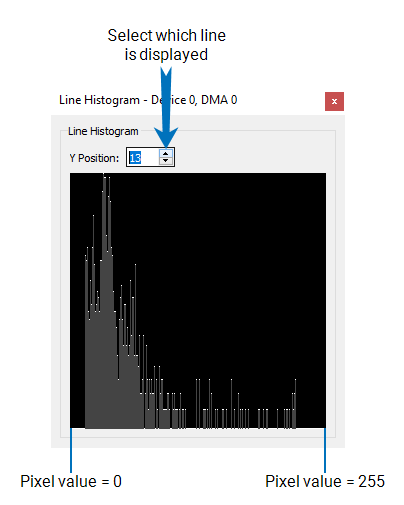

    Line Histogram 대화 상자

    위의 예시 라인에는 순수한 검은색(= 0) 또는 순수한 흰색(= 255) 컬러의 픽셀이 없습니다. 어두운 회색조 값이 라인을 지배하고 있음을 알 수 있습니다.

  2. Y Position 상자에서 검사할 라인을 선택합니다.
