Binning (imaWorx CXP-12 Quad)#
이를 통해 신호 대 잡음비, 카메라의 광 반응 또는 프레임 속도를 높일 수 있습니다.
프레임 그래버의 Binning#
앱렛은 Binning을 구성하기 위한 여러 매개변수를 제공합니다. 먼저, GenICam ROI(관심 영역) 너비, 높이 및 오프셋에 따라 Binning 후의 이미지 크기가 정의된다는 점을 이해하는 것이 중요합니다. 예를 들어 카메라가 5120의 이미지 너비를 출력하고 2배의 수평 Binning을 사용하려는 경우, 그래버 ROI를 2560으로, Binning 팩터를 2로 설정해야 합니다.

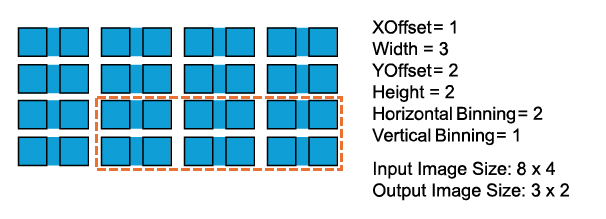

다음 그림은 이러한 동작을 보여줍니다.
기본적으로 GenTL Producer는 GenTL 인터페이스 사용하기에 설명된 대로 카메라와 동기화되도록 프레임 그래버 ROI를 자동으로 구성합니다. Binning의 경우, 카메라 너비 및 높이와 같지 않은 ROI를 설정해야 하므로, 먼저 Automatic ROI Control 기능을 비활성화해야 합니다. 위의 예시를 위해 다음 파라미터를 올바른 순서로 설정하십시오. 모든 파라미터는 C++ pylon API 등의 GenTL 카메라 장치 파라미터입니다:
-

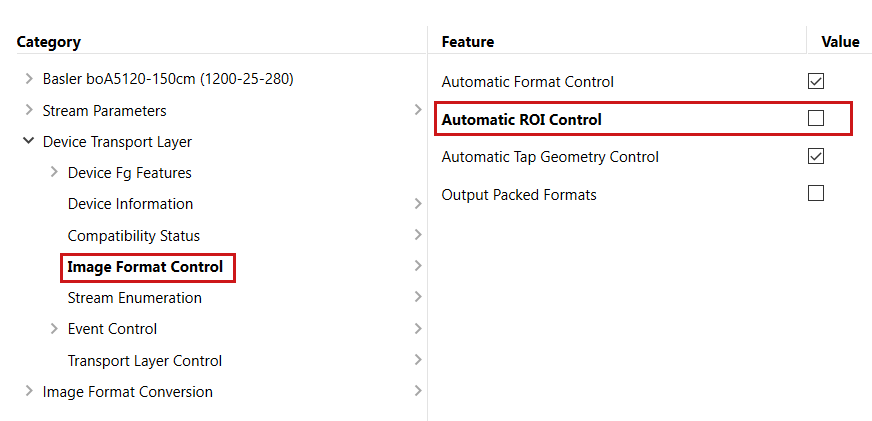

Automatic ROI Control=false
-

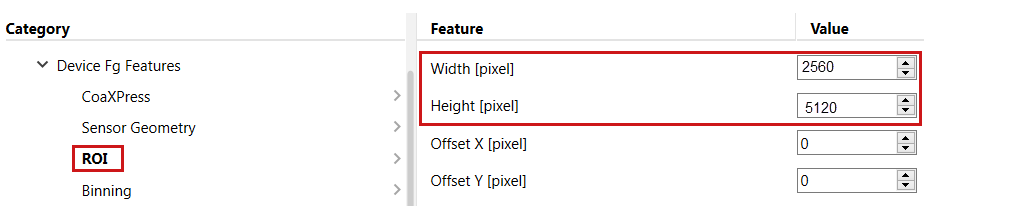

Width=2560 -
Height=5120
-
Sensor Geometry의 경우 다음을 설정합니다.
Sensor Width=5120그리고 다음을 설정합니다.Sensor Height=5120.
-

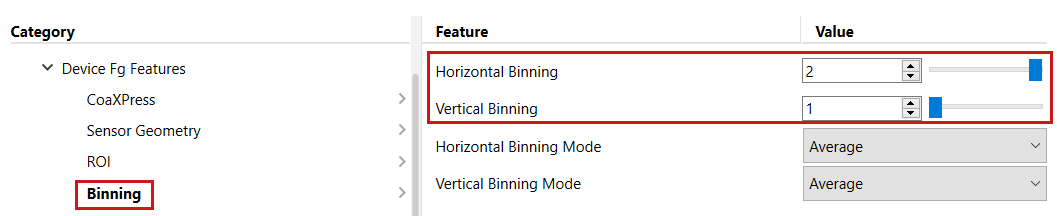

다음 카테고리에서
Binning, 다음을 설정합니다.Horizontal Binning=2및Vertical Binning=1
Binning 픽셀의 평균값을 계산하여 카메라의 광 반응에 영향을 주지 않으면서 신호 대 잡음비를 높일 수 있습니다. 또는 픽셀을 합산하여 카메라의 광 반응을 높일 수도 있습니다. 그렇게 하려면 다음 매개변수를 선택하십시오. BinningHorizontalMode 및 BinningVerticalMode 다음 이미지는 카메라의 표준 테스트 패턴에 미치는 영향을 보여줍니다.

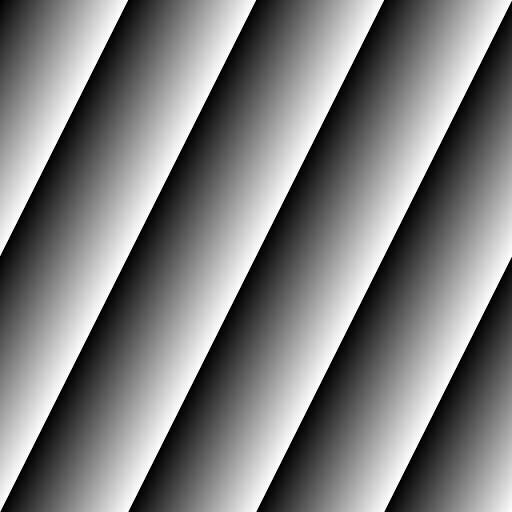

Test Pattern Binning Horizontal Average:

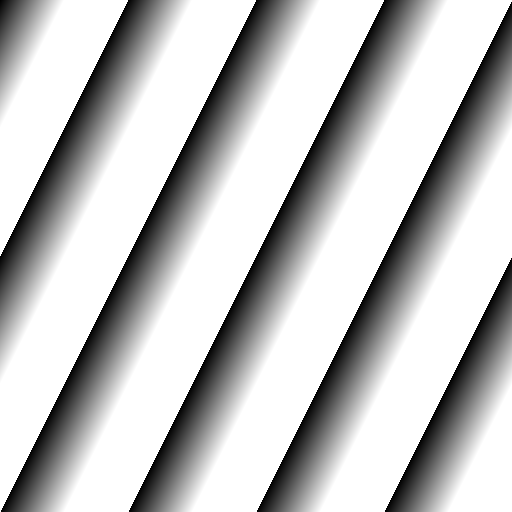

Test Pattern Binning Horizontal Sum:
프레임 그래버는 카메라 내부에서 수행되는 것과 같은 센서 레벨의 Binning을 수행할 수 없습니다. 따라서 가능하면 높은 비트 레이트를 사용하여 카메라에서 프레임 그래버로 픽셀을 전송하고 Binning을 처리해야 합니다. 그 후, 프레임 그래버에서 컴퓨터 Memory로의 전송을 위해 DMA에서 비트 레이트를 줄일 수 있습니다. 따라서 원하는 프레임 레이트에서 사용할 수 있는 가장 높은 카메라 Bit Width를 선택하십시오.
다시 말하지만 GenTL Producer는 카메라에 맞게 프레임 그래버 설정을 자동으로 구성합니다. 컴퓨터 Memory까지 전체 처리 과정에서 높은 Bit Width를 계속 사용하려면, PixelFormat 을(를) 카메라 내의 원하는 Bit Width로 설정하십시오. 그러나 Binning 기능 후에 Bit Width를 줄이려면 GenTL Producer의 자동 프레임 그래버 구성을 비활성화하십시오. 이는 다음과 같이 나타납니다.
-

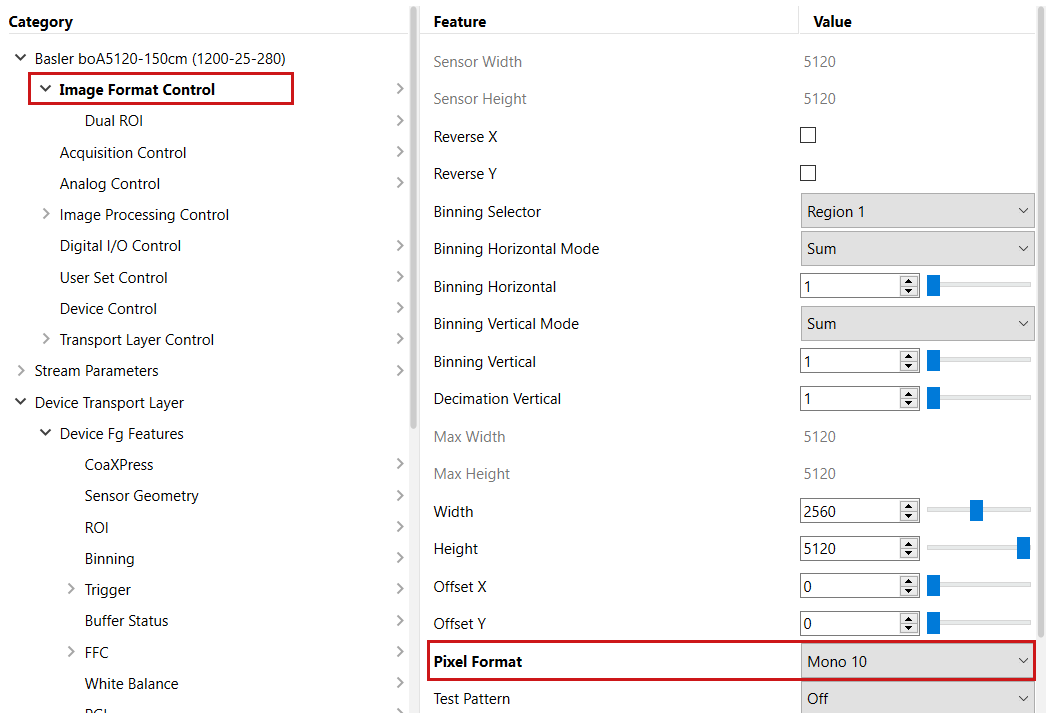

카메라의
Pixel Format을(를) 예로 들어Mono 10
-
설정

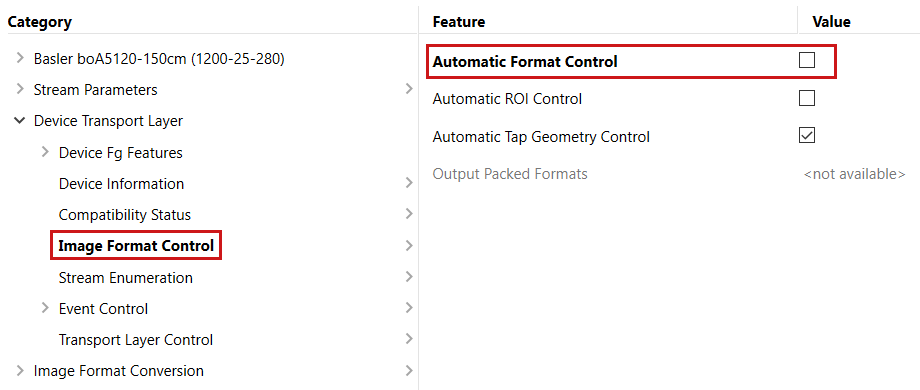

Automatic Format Control=false
-

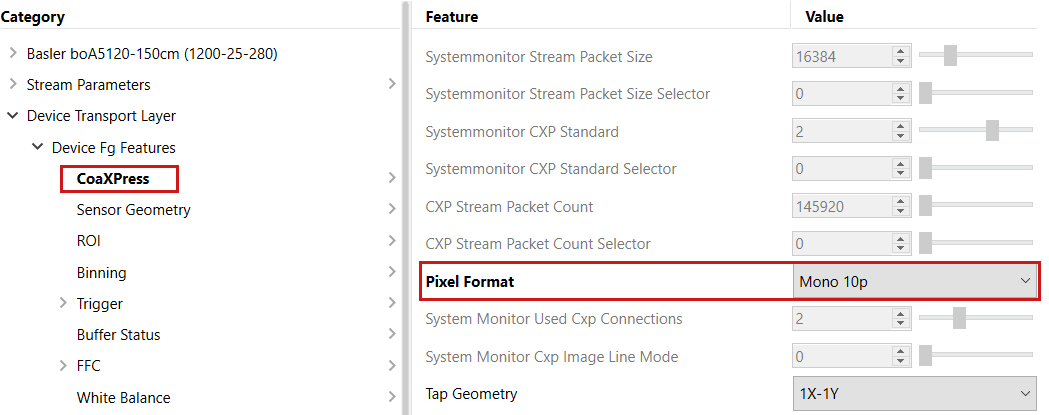

프레임 그래버 입력 Pixel Format 설정
Pixel Format=Mono 10p
-

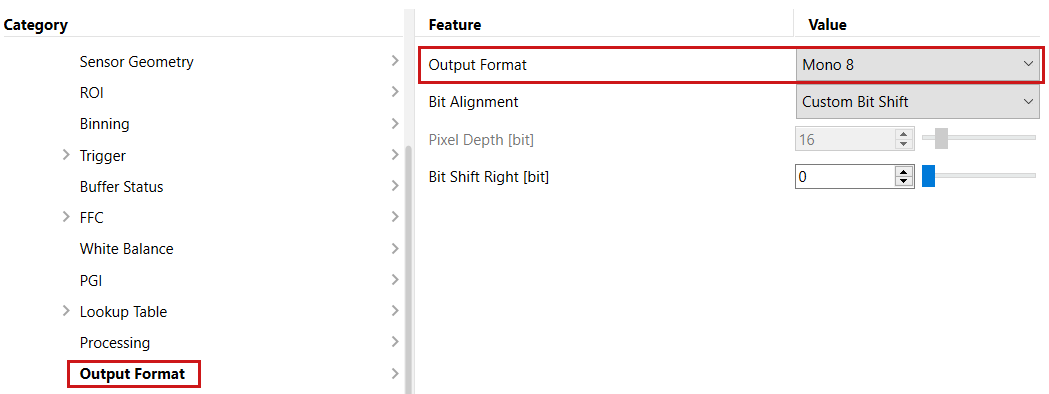

프레임 그래버 설정
Output Format=Mono 8
이 구성을 통해 더 높은 정밀도로 동일한 결과를 얻을 수 있습니다. 밝기와 전체적인 Image Quality을 더욱 높이려면 Gain, Offset 또는 Gamma와 같은 프레임 그래버 기능을 사용할 수 있습니다.
