microDiagnostics의 대역폭 정보

microDiagnostics를 열면 도구가 환경을 검사하고 로그에 몇 가지 기본 PCIe 속도 정보를 제공합니다.

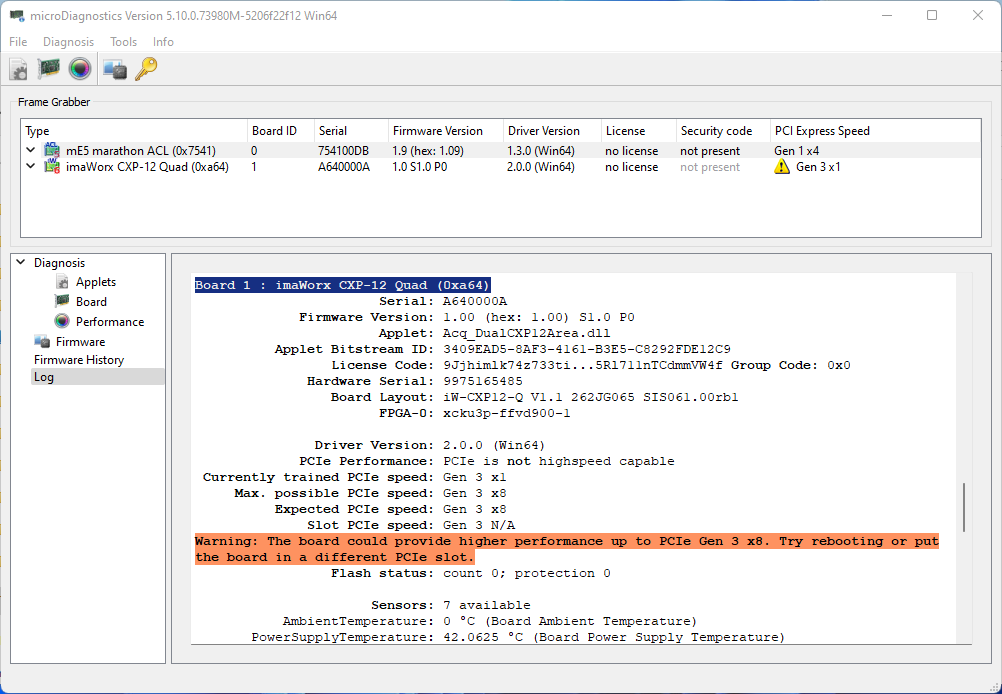

프레임 그래버에서 지원하는 것보다 적은 PCIe 레인 또는 더 낮은 PCIe 세대를 제공하는 PCIe 슬롯을 사용하는 경우 데이터 전송 속도가 저하됩니다. 다음과 같이 microDiagnostics에 관련 정보가 표시됩니다.

프레임 그래버의 실제 대역폭에 대한 자세한 정보를 확인하려면 다음을 수행하십시오.

1. microDiagnostics를 엽니다.
2. 왼쪽 상단 모서리에서 보드를 선택합니다.
3. 메뉴에서 Diagnosis -> Performance를 선택합니다.

성능 테스트가 시작됩니다. 이 테스트는 프레임 그래버에서 현재 활성화된 앱렛에 대해 수행됩니다.

성능 테스트 결과가 표시됩니다. 예를 들어 이미지 크기(X축에는 이미지 크기 명시, 이미지 너비 = 이미지 높이)에 따른 실제 전송 속도를 확인할 수 있습니다.

결과는 항상 앱렛 처리량 최대 대역폭이 됩니다.

프레임 그래버용으로 설계된 모든 앱렛에 대해 성능 테스트를 실행할 수 있습니다.

정보

앱렛 사양과 관계없이 프레임 그래버의 최대 대역폭을 확인하려면 Frame Grabber Test Applet(FrameGrabberTest)을 사용하여 성능을 테스트하십시오. 결과는 특정 조건(PCIe 슬롯이 제공하는 PCIe 세대, 사용 가능한 PCIe 레인 등)에서 사용할 수 있는 전체 프레임 그래버 대역폭에 대한 정보를 제공합니다.

다른 앱렛으로 성능을 테스트하려면 다음을 수행하십시오.

1. 프로그램 창 하단의 드롭다운 목록에서 테스트할 앱렛을 선택합니다.

2. Diagnosis->Performance를 선택하여 성능 테스트를 반복합니다.
