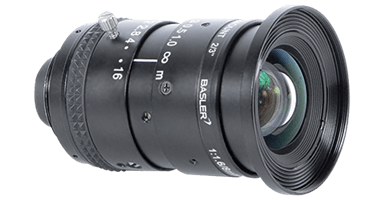

Basler 렌즈 C23-0816-2M-S#
주요 기능#
- 센서 크기가 최대 2/3"인 모든 Basler 카메라에 적합합니다.
- 메탈 하우징
- C-mount
- 아이리스 및 초점용 잠금 나사
정보
다음 섹션에 표시된 기술 데이터는 공칭 설계 값입니다. 납품된 제품의 실제 값은 공칭 Design Values와 다를 수 있습니다.
일반 사양#
| C23-0816-2M-S | |
|---|---|
| 주문 번호 | 2200000178 |
| 초점 거리 f' | 8.6 mm ± 5 % |
| 조리개 범위 | F1.6–F16 |
| 이미지 서클 | 11 mm (2/3" 포맷) |
| 초점 범위 | 0.25 m~무한대 |
| 최적 작동 거리 | 0.5 m |
| 최적 배율 | 0.032 |
| 최대 개방 조도 비율 | 최소 50 % (상대 조도 대 이미지 높이 참조) |
| 해상도 (25 % MTF, 중앙, 완전 개방 조리개) | 90 LP/mm용으로 설계됨(5.5 µm 픽셀 크기, 해상도 대 이미지 높이 참조) |
| 광학 왜곡 | 일반적으로 -4.8 %(배럴 왜곡, 왜곡 대 이미지 높이 참조) |
| 화각, 1/1.8" 포맷(IMX265 센서 사용) | 수평: 46.2°(@ MOD)~46.6° 수직: 35.1°(@ MOD)~35.5° |
| 화각, 2/3" 포맷(PYTHON 2000 센서 사용) | 수평: 55.7°(@ MOD)~56.2° 수직: 42.9°(@ MOD)~43.1° |
| 파장 대역 | 가시광선(400~700 nm) |
| 동화율, ß'P | 6.73 |
| 주광선 각도, CRA | 9.9° |
| 전방 초점 거리, sF | 6.3 mm |
| 후면 초점 거리, s'F | 8.4 mm |
| 주점 간격, HH' | 43.79 mm |
| 입사동 위치, sEP | 15.3 mm |
| 사출 동pupil 위치, s'AP | -57.55 mm |
| 전체 광학 길이, d | 75.01 mm |
→ Terminology (Basler Lenses) 참조.
기계적 사양#
| C23-0816-2M-S | |
|---|---|
| 플랜지 백 | 17.526 mm |
| 마운트 | C-mount |
| 중량 | 약 136 g |
| Focus/Iris Operation | 수동 작동 각도: 190° |
렌즈 치수#

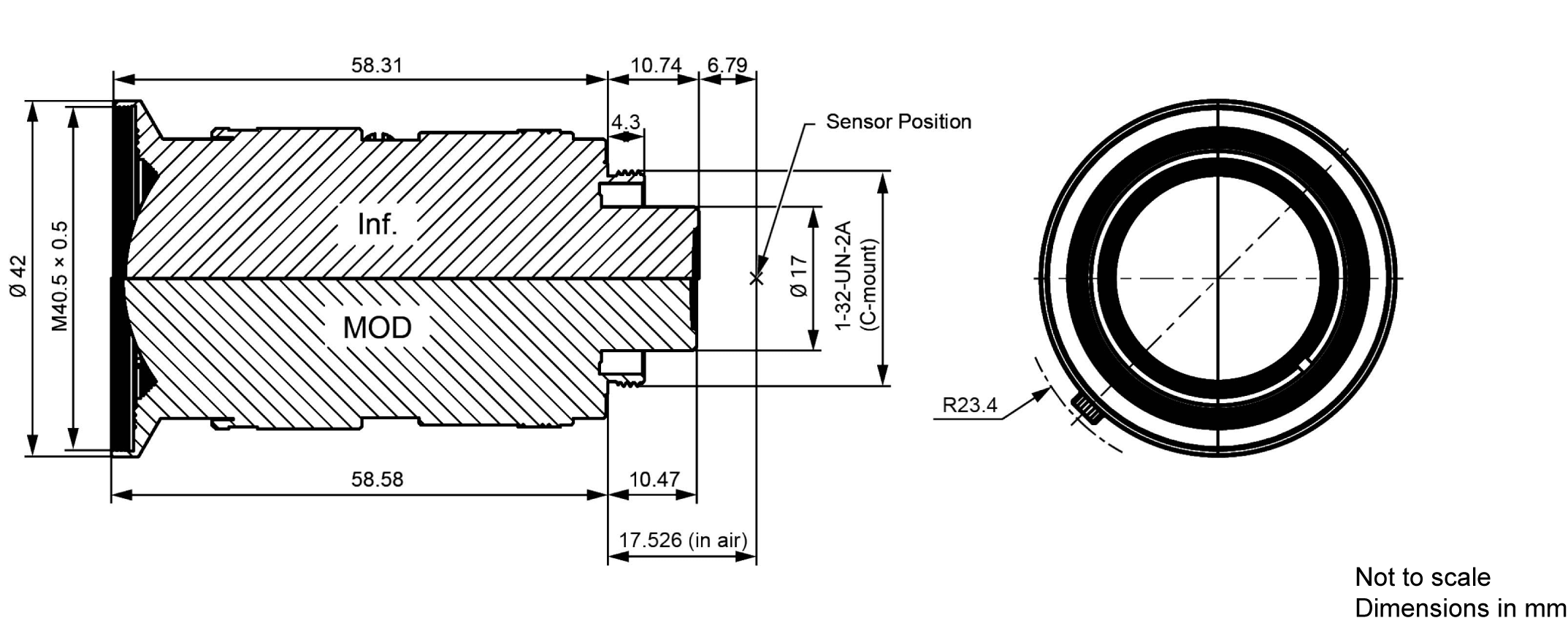

→ Basler Lens의 CAD/기술 도면을 다운로드하십시오.
주의 사항, 장착 및 청소(Basler 렌즈)#
→ 주의사항, 장착 및 청소(Basler Lenses)를 참조하십시오.
환경 요건#
| 작동 중 온도 | -10~60 °C(14~140 °F) (최상의 결과를 얻으려면 안정적인 작동 온도에 도달한 후 초점을 조정하십시오.) |
| 작동 중 습도 | 20–80 % 상대 습도, 비응축 |
| 보관 중 온도 | -20–70 °C(-4–158 °F) |
| 보관 중 습도 | 상대 습도 20–70 %, 비응축 |
성능 차트#
이미지 높이에 따른 상대 조도#
이미지 높이에 따른 왜곡#
해상도 대 이미지 높이#
측정 조건: f/1.6, 다색, 0.5 m 작업 거리, 10개의 샘플을 바탕으로 한 평균 결과
