Basler Lens C125-0618-5M-P#
주요 기능#
- 센서 크기가 최대 1/2"인 모든 Basler 카메라에 적합합니다.
- 메탈 하우징
- C-mount
- 고스트 및 플레어 현상 최소화
- 고대비
- 아이리스 및 초점용 잠금 나사
- 아이리스 링 및 렌즈 경통의 조리개 표시기
- 정밀한 초점 조절 메커니즘
정보
다음 섹션에 표시된 기술 데이터는 공칭 설계 값입니다. 납품된 제품의 실제 값은 공칭 Design Values와 다를 수 있습니다.
일반 사양#
| C125-0618-5M-P | |
|---|---|
| 주문 번호 | 2000034831 |
| 초점 거리 f' | 6.05 mm ± 5 % |
| 조리개 범위 | F1.8–F22 |
| 이미지 서클 | 7.3 mm (1/2.5" 포맷) |
| 초점 범위 | 0.1 m ~ 무한대 |
| 최적 작동 거리 | 0.5 m |
| 최적 배율 | 0.012 |
| 최대 개방 조도 비율 | 최소 55 % (이미지 높이에 따른 상대 조도 참조) |
| 해상도 (25 % MTF, 중앙, 완전 개방 조리개) | 230 LP/mm용으로 설계됨(2.2 µm 픽셀 크기, 이미지 높이에 따른 해상도 참조) |
| 5.8 mm 이미지 대각선에서의 해상도 (Basler acA2500-14gm/c 카메라 또는 Basler acA2500-14um/c 카메라의 80 %) | 이미지 중앙 해상도의 최소 50 % |
| 광학 왜곡 | 일반적으로 -9.9 % (배럴 왜곡, 왜곡 대 이미지 높이 참조) |
| 시야각, 1/2.5" 포맷(Basler acA2500-14gm/c 카메라 또는 Basler acA2500-14um/c 카메라 사용) | 수평: 52.4° (MOD 기준) ~ 53.1° 수직: 39.6° (MOD 기준) ~ 40.1° |
| 화각, 1/3" 포맷(Basler acA1300-30gm/c 카메라 또는 Basler acA1300-30um/c 카메라 사용) | 수평: 44.9° (MOD 기준) ~ 45.5° 수직: 33.6° (MOD 기준) ~ 34.1° |
| 파장 대역 | 가시광선(400~700 nm, 투과율 참조) |
| 동화율, ß'P | 3.95 |
| 주광선 각도, CRA | 8.2° |
| 전방 초점 거리, sF | 12.62 mm |
| 후면 초점 거리, s'F | 9.75 mm |
| 주점 간격, HH' | 22.45 mm |
| 입사동 위치, sEP | 14.15 mm |
| 사출 동pupil 위치, s'AP | -14.16 mm |
| 전체 광학 길이, d | 37.42 mm |
→ Terminology (Basler Lenses) 참조.
기계적 사양#
| C125-0618-5M-P | |
|---|---|
| 플랜지 백 | 17.526 mm +0/-0.2 mm |
| 마운트 | C-mount |
| 중량 | 약 55 g |
| Focus/Iris Operation | 수동 작동 각도: 288° |

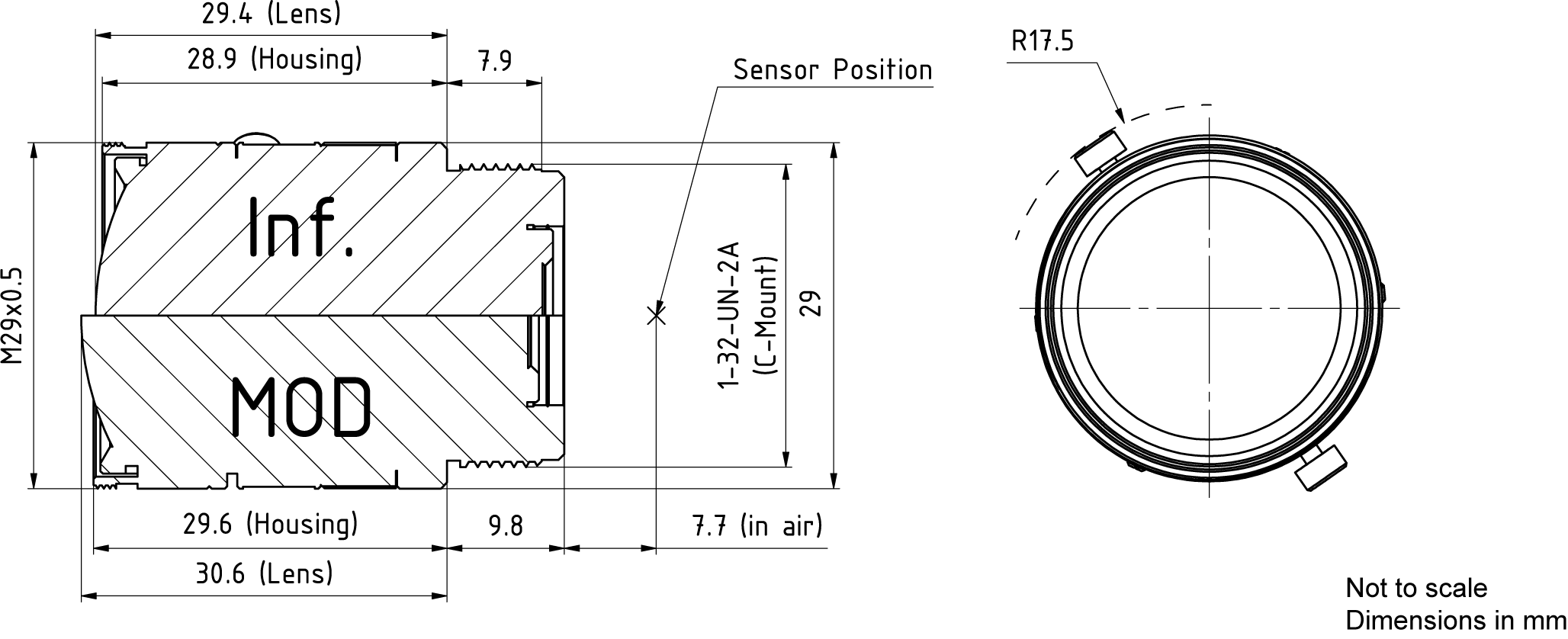

렌즈 치수#
→ Basler Lens의 CAD/기술 도면을 다운로드하십시오.
주의 사항, 장착 및 청소(Basler 렌즈)#
→ 주의사항, 장착 및 청소(Basler Lenses)를 참조하십시오.
환경 요건#
| 작동 중 온도 | -10–50 °C(14–122 °F) (최상의 결과를 얻으려면 안정적인 작동 온도에 도달했을 때 초점을 조정하십시오.) |
| 작동 중 습도 | 상대 습도 35~90 %, 비응축 |
| 보관 중 온도 | -20–60 °C (-4–140 °F) |
| 보관 중 습도 | 상대 습도 35~90 %, 비응축 |
성능 차트#

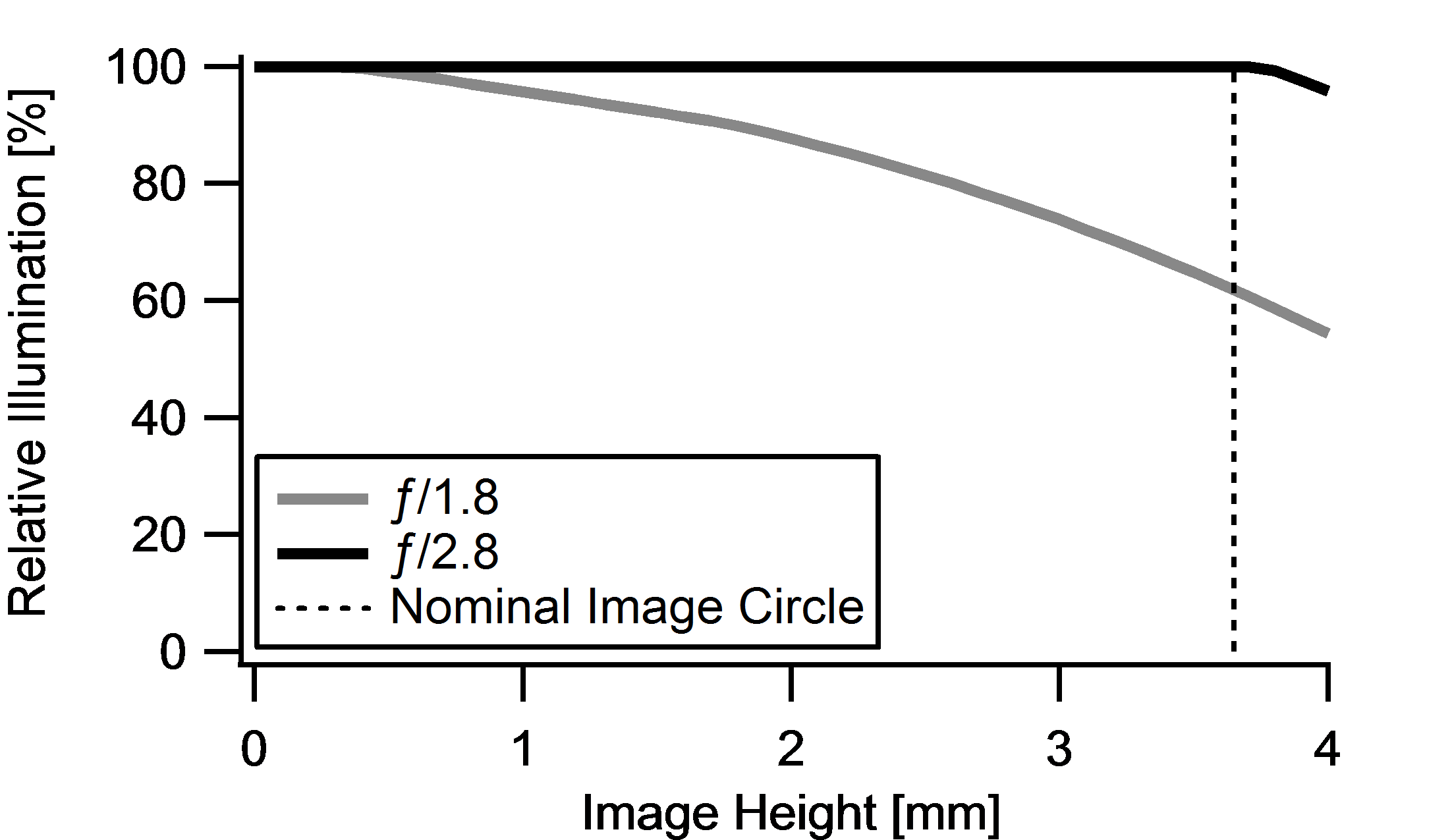

이미지 높이에 따른 상대 조도#

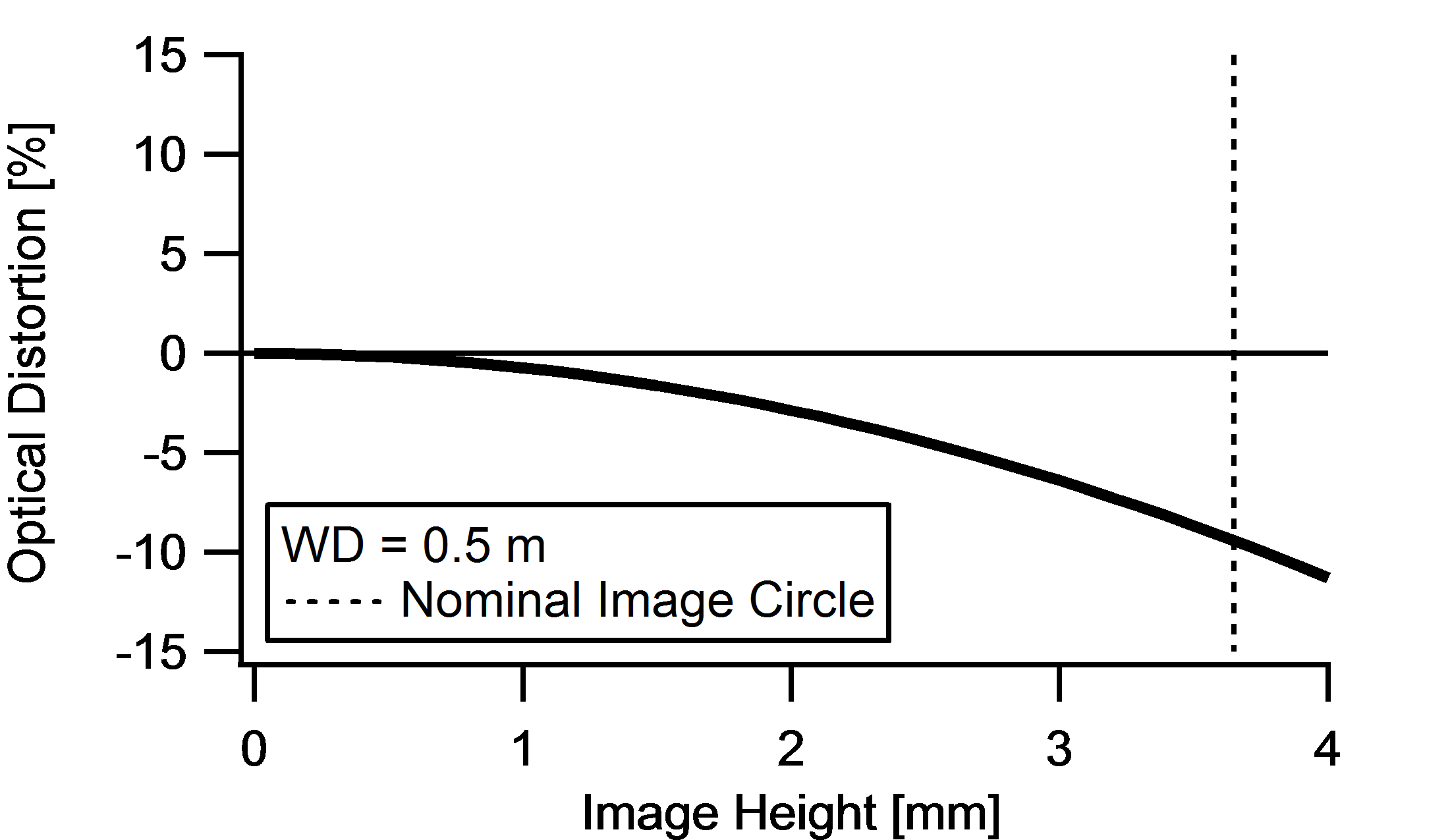

이미지 높이에 따른 왜곡#

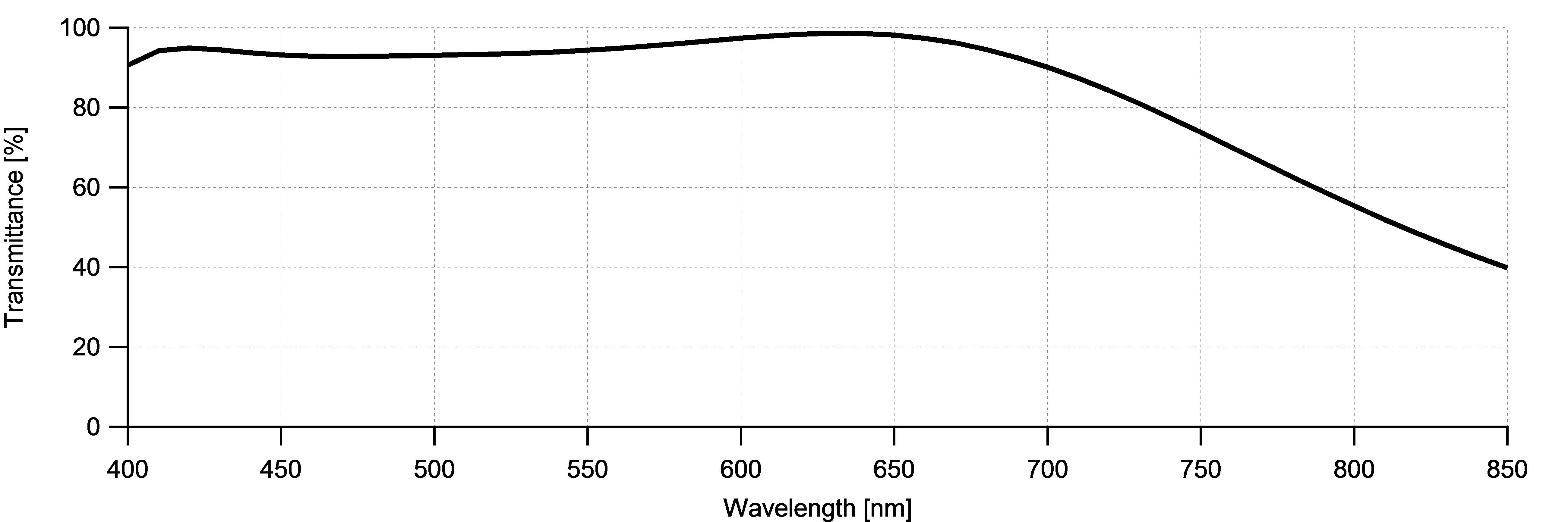

Transmittance#

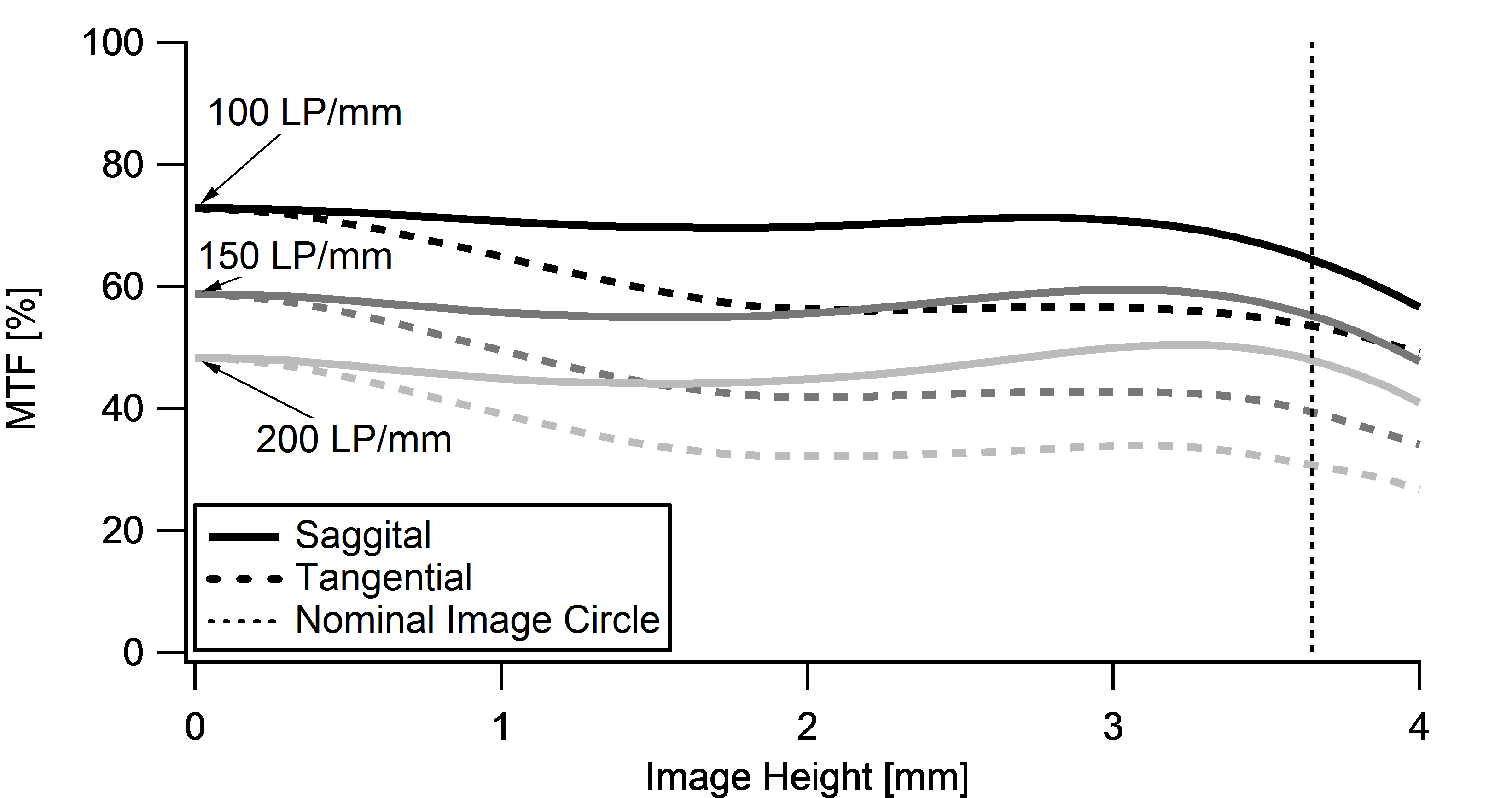

해상도 대 이미지 높이#
조건: f/1.8, 다색광, 0.5 m 작동 거리
샘플 이미지#
정보
- 다음 이미지는 이 렌즈의 일반적인 Quality를 보여줍니다. 배송된 제품의 Quality는 다를 수 있습니다.
- 이미지는 Basler acA2500-14gm 카메라로 촬영되었습니다.
확대 영역이 포함된 이미지#
- 조건: f/2.8, 작동 거리 0.37 m, 5 MP 이미지(전체 해상도)

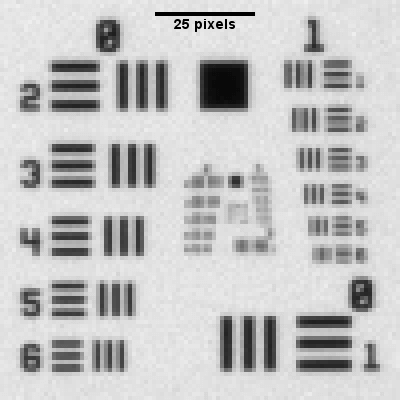

중앙에 타겟이 배치된 USAF1951 이미지#
- 조건: f/2.8, 백색 백라이트 조명, 0.5 m 작동 거리
- 이미지 중앙부가 잘려 확대되었습니다.

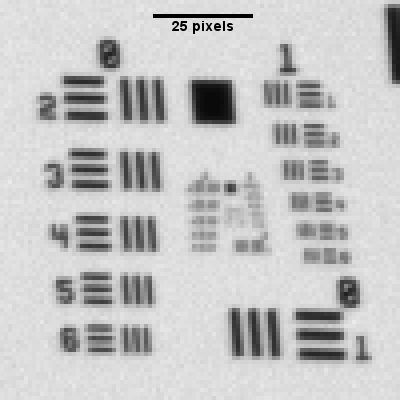

모서리에 타겟이 배치된 USAF1951 이미지#
- 조건: f/2.8, 백색 백라이트 조명, 0.5 m 작동 거리
- 이미지 가장자리가 잘려 확대되었습니다.
