방법: 멀티 카메라 IP 라우팅 설정하기#

시스템 및 카메라의 올바른 IP 구성을 고민하기 전에, 목표로 하는 아키텍처를 먼저 고려해야 합니다. 다음 중 하나를 수행할 수 있습니다:

• 단일 네트워크를 사용하여 사용 가능한 대역폭을 장치 간에 공유
• 각 카메라가 전체 대역폭을 사용할 수 있도록 여러 네트워크 설정

두 아키텍처에 대한 자세한 내용은 아래에 설명되어 있습니다. 혼합 시나리오도 가능하지만 여기서는 다루지 않습니다.

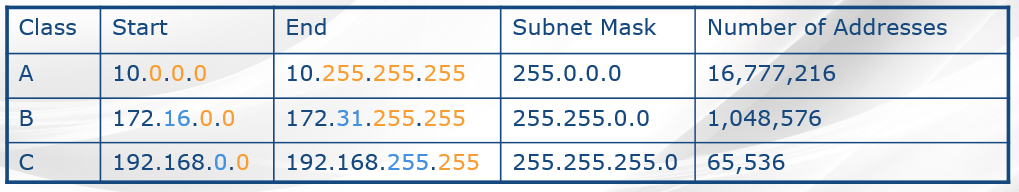

먼저 네트워크의 크기(장치 수)를 선택하십시오. 머신 Vision 애플리케이션의 경우, Basler는 예약된 사설 IPv4 네트워크 대역 내의 IP 주소를 사용할 것을 권장합니다:

이하에서는 가장 일반적인 C클래스 네트워크에 초점을 맞추어 설명합니다. 이해를 더욱 돕기 위해 서브넷 마스크는 항상 255.255.255.0을 사용하며, 이를 통해 각각 65,000개 이상의 장치를 포함하는 65,000개 이상의 서브넷을 사용할 수 있습니다.

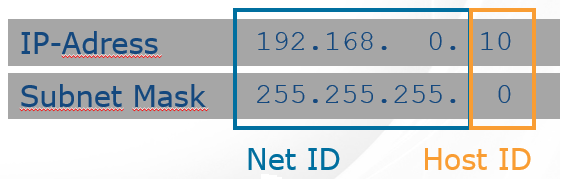

IPv4 주소는 점으로 구분된 4개의 십진수 블록으로 구성됩니다. 지정된 서브넷 마스크를 기준으로 앞의 세 블록은 서브넷(Net ID)을 나타내며, 마지막 블록만 개별 장치(Host ID)에 번호를 지정하는 데 사용됩니다.

대역폭 공유 - 단일 NIC#

여러 카메라가 GigE 대역폭을 공유해도 되는 경우, 단일 네트워크와 네트워크 인터페이스 컨트롤러(NIC)가 필요합니다. 카메라와 NIC 모두 동일한 네트워크 내에 있어야 합니다. IP 주소를 설정할 때 이 점을 반드시 고려해야 합니다.

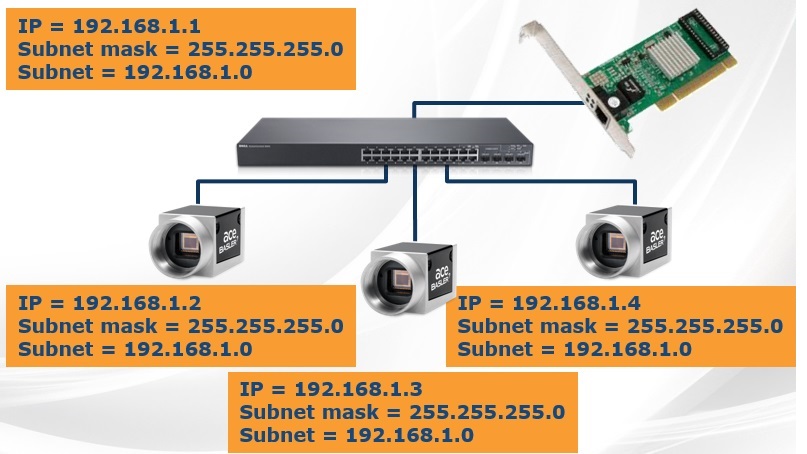

다음 예시에서는 하나의 서브넷 192.168.1.0을 사용합니다:

네 개의 IP 주소는 Net ID 192.168.1을 기반으로 하며, 호스트 ID는 .1, .2, .3, .4입니다:

통신을 위해서는 모든 장치가 동일한 서브넷에 속해야 합니다.

전체 대역폭 - 다중 NIC#

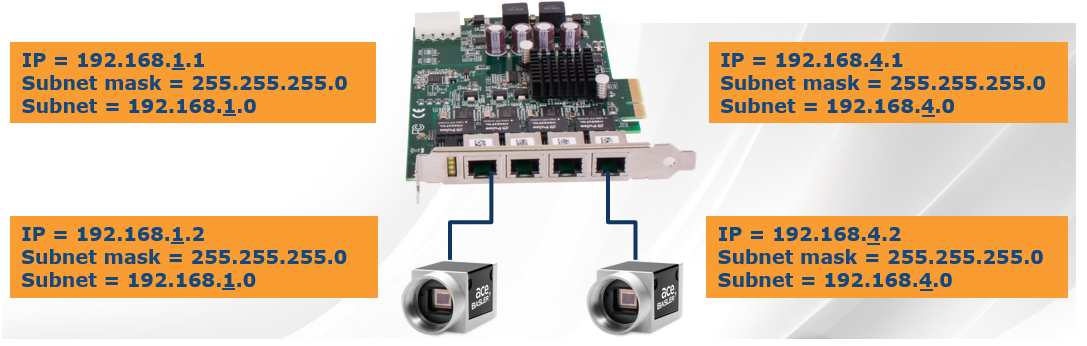

각 카메라에 전체 GigE 대역폭이 필요한 경우, 여러 개의 NIC와 서로 다른 IP 서브넷을 사용해야 합니다. 다음 사례에서는 두 개의 서브넷 192.168.1.0과 192.168.4.0을 사용합니다. 해당하는 IP 주소는 다음과 같습니다.

• Net ID: 192.168.1 (호스트 ID: .1 및 .2)
• Net ID: 192.168.4 (호스트 ID: .1 및 .2)

IP 라우팅: 각 카메라와 NIC가 자체 서브넷을 가짐
