Basler blaze GigE 케이블: RJ45 커넥터 핀 배열#
Basler blaze 카메라를 사용하며 자체 GigE 케이블을 설계하려고 한다고 가정해 보겠습니다.
Basler는 blaze 카메라에 적합한 2m 및 10m 길이의 두 가지 서로 다른 GigE 케이블을 제공합니다.

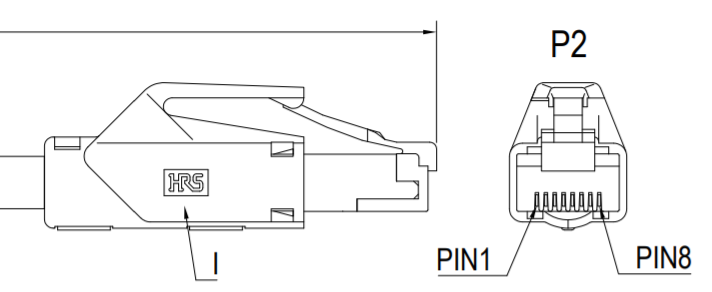

관련 CAD 파일에는 호스트 RJ45 커넥터의 핀 위치가 표시되어 있습니다.
그러나 배선에 대한 세부 정보는 나와 있지 않습니다. 배선은 다음과 같아야 합니다.
| 핀 | 이름 | 설명 |
|---|---|---|
| 1 | BI_DA+ | 양방향 페어 A + |
| 2 | BI_DA- | 양방향 페어 A - |
| 3 | BI_DB+ | 양방향 페어 B + |
| 4 | BI_DC+ | 양방향 페어 C + |
| 5 | BI_DC- | 양방향 페어 C - |
| 6 | BI_DB- | 양방향 페어 B - |
| 7 | BI_DD+ | 양방향 페어 D + |
| 8 | BI_DD- | 양방향 페어 D - |
페어 C와 D가 연결되지 않거나 올바르게 압착되지 않으면 대역폭이 100 Mbps(100Base-T)로 떨어집니다.
1000Base-T(GigE 대역폭에 해당)를 사용하려면 4개의 페어가 모두 존재해야 합니다.
blaze-101 카메라 문서에 제공된 핀 배열은 카메라 쪽의 M12 8핀 이더넷 커넥터를 나타냅니다.
